首页 >> 立式钻削加工中心 >> ZH 45E钻削加工中心

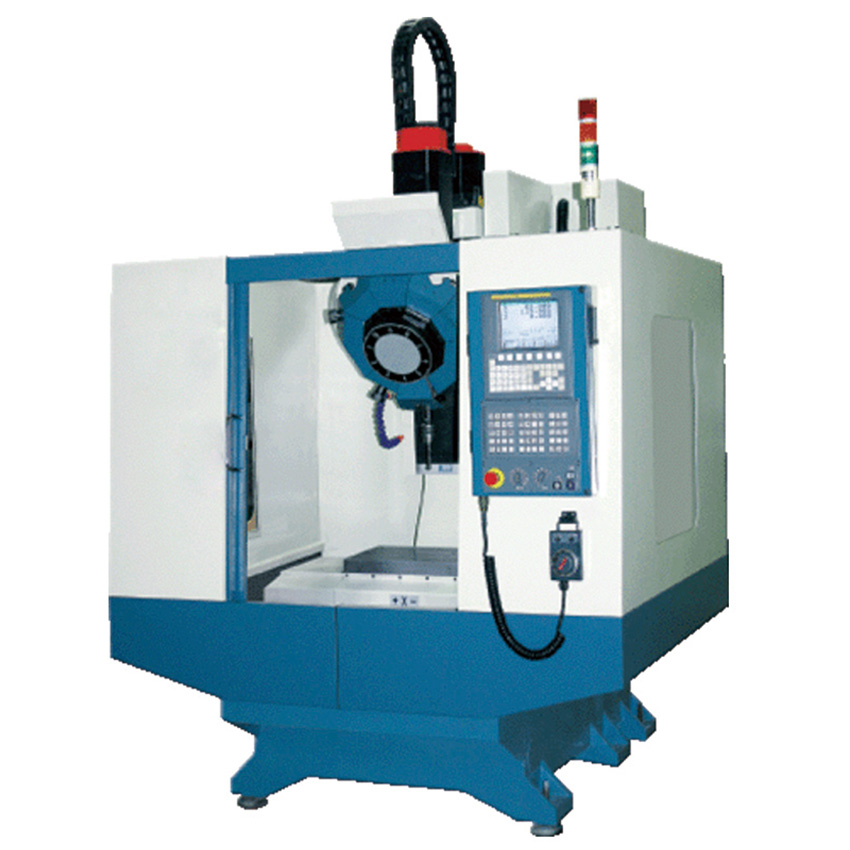

ZH 45E钻削加工中心

ZH 45E钻削加工中心

0.00
0.00

商品描述

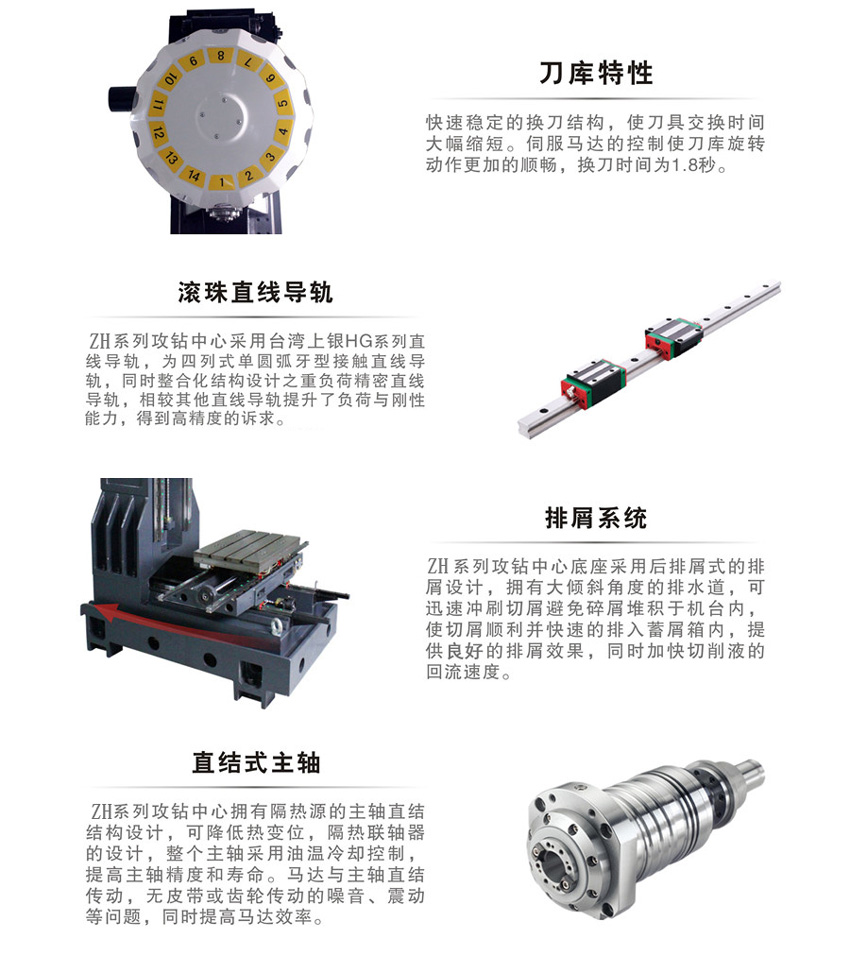

结构特点：
数控钻攻中心特点适合小型零件多工作面的铣、钻、镗、铰、攻丝、两维、三维面等多工序加工。高速、高精、高效，台湾原装主轴单元，为直连结构高转速达20000转/每分钟，是普通数控钻床效率的3倍以上。



技术参数：

技术参数单位ZH 45EZH 51DZH 60A
工作台尺寸mm600X360650X400900X420
T型槽尺寸（数量X宽X节距）mm3X18X1003X14X1253X14X125
工作台载重kg250250300
导轨类型
三线轨三线轨三线轨
X/Y/Z轴行程mm510/360/30000/400/300700/400/330
主轴鼻端至工作台面距离mm130-430150-450150-480
主轴中心至立柱面距离mm440420500
主轴锥度
BT30BT30BT30
主轴转速rpm100-20000100-20000100-20000
传动方式
直联直联直联
主轴马达kw3.7/5.52.2/3.73.7/5.5
X/Y/Z轴马达N.m2011/11/202008/8/122012/12/12
主轴冷却
可选配可选配可选配
X/Y/Z轴滚珠丝杆（直径X螺距）mm2516/2516/32162816/2816/32163216/3216/3216
X/Y/Z轴快速进给速度M/min30/30/244848
X/Y/Z轴进给速率M/min101010
刀库形式
夹臂式刀库夹臂式刀库夹臂式刀库
刀库容量&刀柄形式
BT30-14TBT30-16TBT30-16T
刀具长度mm200200200
刀具重量kg444
换刀时间sec333
电源需求规格KVA151520
所需气压kgf/c㎡5/75/75/7
定位精度mm±0.01±0.01±0.01
重复定位精度mm±0.005±0.005±0.005
机床外形尺寸（长X宽X高）mm1980X2210X23501760×2250×23502060×2580×2450
机床重量（净重/毛重）T3.13.13.7
